PolyWorks|Inspector™ 实用技巧

如果您使用定位良好的注释创建快照作为典型报告工作流的一部分,则只需单击一下,即可使用PolyWorks® Metrology Suite 2019 创建相应的控制视图。这种全新简单的创建方法,可让您在组织测量计划时直观地创建控制视图。

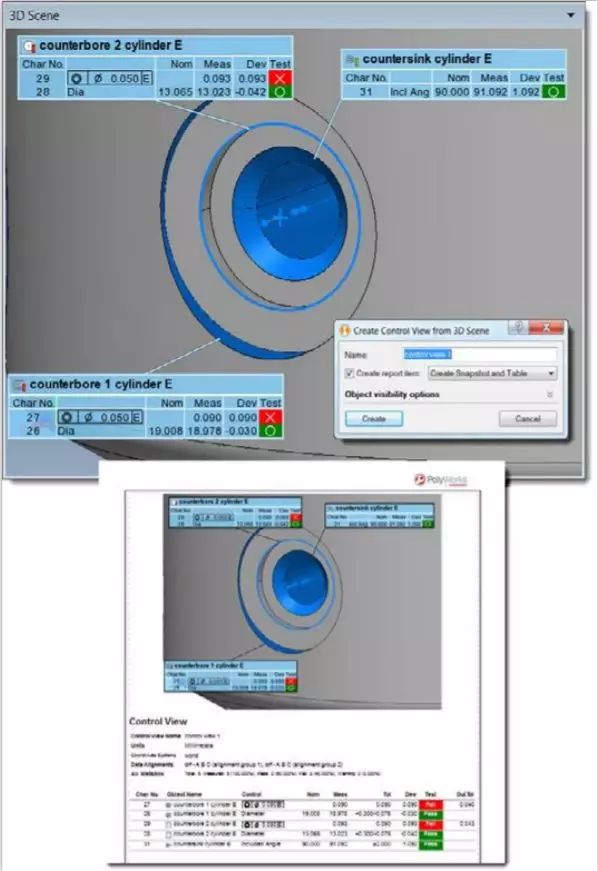

要从3D场景中的对象创建控制视图

步骤:

1 . 准备3D场景:

- 在 3D 场景中仅显示所需测量的对象

- 确认是否在几何控制面板中为显示的测量对象设置了适当的控制

- 使用3D 场景工具栏里的定位注释按钮,定位对象注释


2 . 创建控制视图:

- 在主对象工具栏中,单击从3D 场景中的对象创建控制视图按钮 ,即可显示“从3D场景创建控制视图”对话框

- 可选:若要创建报告项目,请选择创建报告项目,然后在相邻列表中选择相关的报告项目选项

- 单击创建
